高溫熱水泵選用GRG外接自來水冷卻裝置離心泵或IH雙端面化工離心泵
時間:2015-10-22 來源:揚子江泵業 瀏覽數:16131
所謂的冷水泵就是輸送溫度不大于80攝氏度的水泵,而熱水泵就是溫度大于80攝氏度的水泵。但是在這里我們要注意一點,那就是如果介質溫度高于150攝氏度之后,我們就稱它為高溫泵了。
要了解冷水泵與熱水泵的區別,我們可以通過它們的特點介紹來了解。
一、冷水泵的特點:
冷水泵常用的密封為填料密封或者丁晴橡膠材質的機械密封,采用填料密封的泵常見的就是IS清水泵,該泵也是早的冷水泵產品,由于填料本身就需要液體冷卻潤滑所以該泵耐溫度高就只有80度左右,而且填料密封的冷水泵還有滴水的現象對泵體底座和泵周圍環境有一定的污染,此類產品已經逐漸被ISG和ISW離心泵系列產品所替代。
2、熱水泵的特點:
熱水泵也就是在ISG和ISW離心泵系列的基礎上優化設計而成的熱水泵類產品,特別是IRG型熱水泵用量大,因為該泵采用立式安裝電機在上部,泵與電機之間還有一個短的支架,不會因為機械密封漏水的現象而導致電機里面進水燒壞電機,而且還可以在IRG熱水泵的基礎上設計成機械密封另外靠外接自來水冷卻的裝置的熱水高溫泵產品高溫度可以達到240℃。
其實冷卻水泵和熱水泵大的區別不在于泵體的材質,而是在于其泵的技術和機封的選配。IH型單級單吸懸臂式化工離心泵是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的,其技術指標與老產品相比,效率平均提高5%左右,汽蝕余量降低了2m左右,是一種性能穩定,零部件尺寸已實現標準化的節能高效產品,是國家機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。

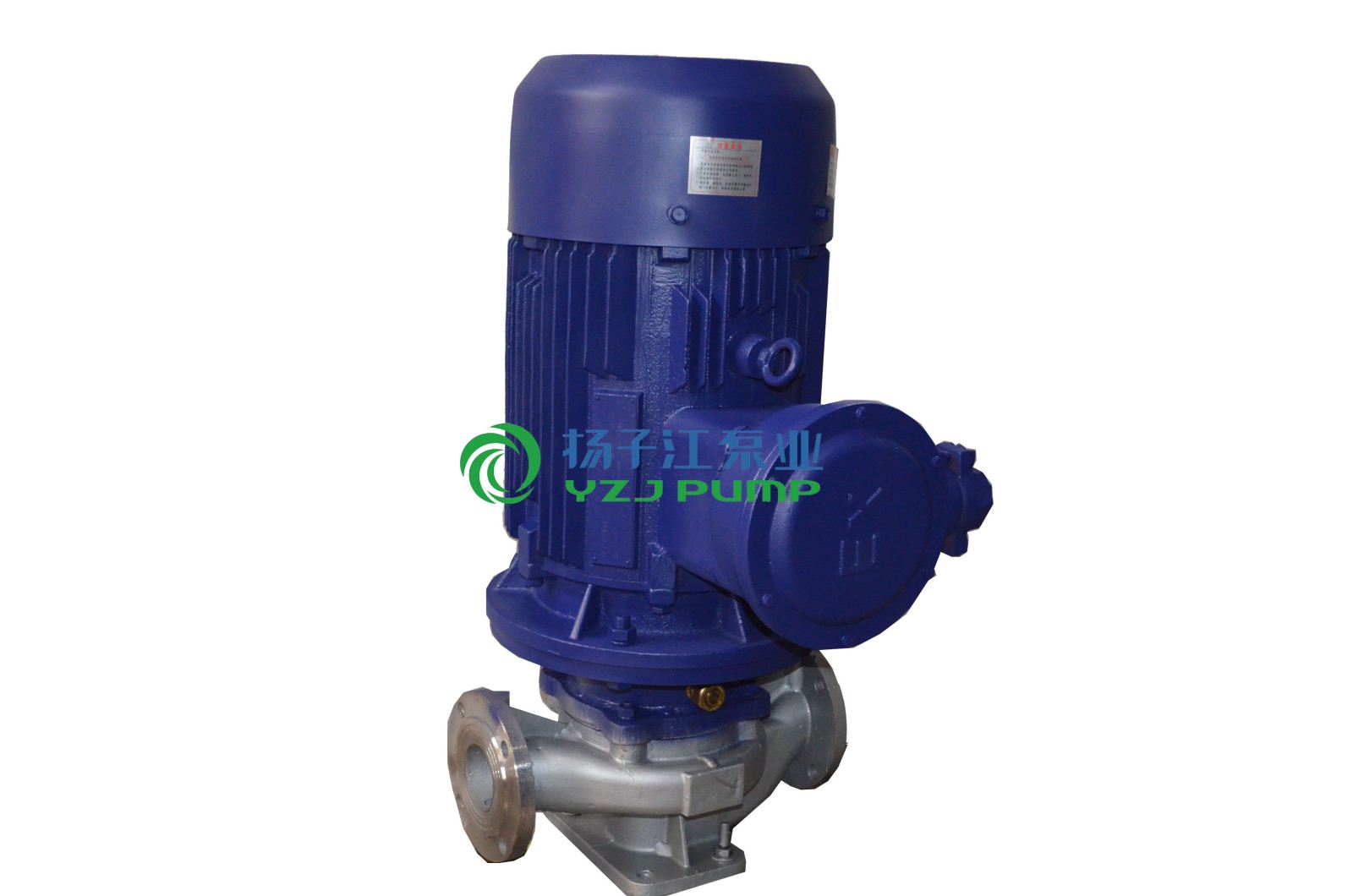

GRG耐高溫管道離心泵產品概述
揚子江泵業公司的GRG耐高溫管道離心泵,是在ISG型的基礎上自行研究開發的新一代節能、環保立式熱水離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀,具有行業領先水平。
GRG耐高溫管道離心泵廣泛用于:能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵,使用溫度240℃以下
GRG耐高溫管道離心泵工作條件
1、 吸入壓力≤1.6MPa,或泵系統高工作壓力 ≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃,相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。
注:如使用介質為帶有細小顆粒,請在訂貨時注明,以便廠家采用耐磨式機械密封。
GRG耐高溫管道離心泵產品特點
運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
噪音低:兩個低噪音軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
故障率低:結構簡單合理,關鍵部分采用國際一流品質;配套,整機無故障工作時間大大提高。
維修方便:更換密封、軸承,簡易方便。
占地更。撼隹诳上蜃、向右、向上三個方向,便于管道布置安裝,節省空間。
GRG耐高溫管道離心泵型號意義
例如:ISG50-160(I)A
ISG-立式單級管道離心泵
IRG-立式單級熱水管道離心泵
GRG-立式單級熱水管道離心泵
GRG耐高溫管道離心泵主要配件
GRG耐高溫管道離心泵結構

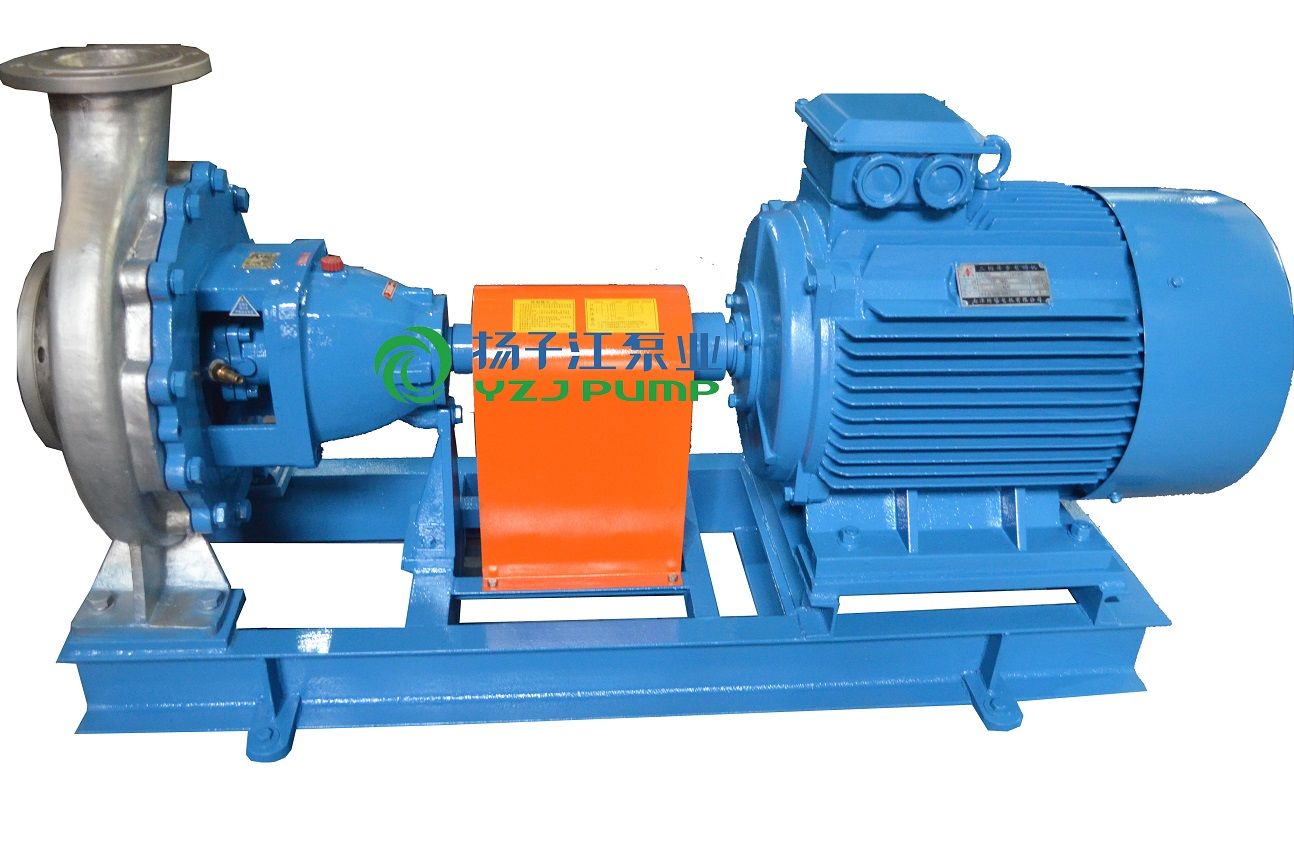

IH雙端面化工離心泵
IH型不銹鋼化工離心泵功能范圍:
流量Q:6.3~400m3/h 揚程H:5~ 132m
轉速n:2900、1450r/min 配帶功率:0.55~110KW
進口直徑:50~200mm 高作業壓力:1.6Mpa
IH型化工泵有29個根本型,其中22個雙速(2900、1450r/min)經過A、B兩種型式的葉輪直徑切開變型后,達112個規范。
用戶可依據被運送介質的腐蝕性程度對泵的過流有些首要零件選用不同資料。泵的過流有些首要零件的資料及其代號有下列五種:
資料稱號 |
ZG1Cr18Ni9 |
ZG1Cr18N i9Ti |
ZGOCr18Ni12M02Ti |
ZG1Cr18Ni12M02Ti |
ZG1Cr18Mn13M02CuN |
代 號 |
303 |
305 |
306 |
307 |
402 |
注:除上表已列出的資料外、生產廠還可依據用戶需求,選用合適制作該系列化工泵的資料。所選資料及其代號應準則契合GB2100-80。對國家沒有規則代號的資料,答應選用世界或國內通用的資料代號(如職業或工廠規范)。
IH型不銹鋼化工離心泵商品特色:
IH型不銹鋼化工離心泵具有水利功能規劃合理、牢靠,體積小,質量輕,抗汽蝕功能好,電耗低,運用維修便利,作業效率高級長處。IH型單級單吸離心泵為臥式構造,其構造規劃根本能滿意一切管道裝置。
產品特點
普及性高,性能穩定,不銹鋼材質有304,316L,CD-4Mcu,904,904L,哈氏合金等密度范圍P=1.0~1.84×103kg/m3介質溫度在-20℃∽+180℃范圍之間;系統工作壓力≤1.6MPa流量3.4∽460m3/h 揚程H3.6∽132m
產品用途
IH型泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。
型號 |
進口←
|
出口→
|
流量
|
揚程
|
配用電機
|
葉輪直徑
|
|
進口-出口-葉輪(mm)(mm) |
mm
|
mm
|
(m3/h)
|
(m)
|
|||
轉速r/min功率(KW) |
mm
|
||||||
IH25-25-125
|
25
|
25
|
4
|
20
|
2900
|
1.1 |
125
|
IH25-25-160 |
25
|
25
|
4
|
32
|
2900 | 1.5 |
160
|
IH32-25-125 |
32
|
25
|
5
|
20
|
2900 | 1.5 |
125
|
IH32-25-160 |
32
|
25
|
5
|
32
|
2900 | 2.2 |
160
|
IH32-25-200 |
32
|
25
|
5
|
50
|
2900 | 3 |
200
|
IH40-32-125 |
40
|
32
|
7
|
20
|
2900 | 1.5 |
125
|
IH40-32-160
|
40 | 32 | 7 | 32 |
2900
|
2.2
|
160 |
IH40-32-200
|
40 | 32 | 7 | 50 |
2900
|
4
|
200 |
IH50-32-125
|
50
|
32
|
12.5
|
20
|
2900 |
2.2
|
125
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
1450 | 0.55 |
125
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
2900
|
3
|
160
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
1450 |
0.55
|
160
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
2900
|
5.5
|
200
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
1450
|
0.75
|
200
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
2900 |
11
|
250
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
1450
|
1.5
|
250
|
IH65-50-125
|
65
|
50
|
25
|
20
|
2900
|
3
|
125
|
IH65-50-125
|
65
|
50
|
12.5
|
5
|
1450
|
0.55
|
125
|
IH65-50-160
|
65
|
50
|
25
|
32
|
2900
|
5.5
|
160
|
IH65-50-160
|
65
|
50
|
12.5
|
8
|
1450
|
0.75
|
160
|
IH65-40-200
|
65
|
40
|
25
|
50
|
2900
|
11
|
200
|
IH65-40-200
|
65
|
40
|
12.5
|
12.5
|
1450
|
1.1
|
200
|
IH65-40-250
|
65
|
40
|
25
|
80
|
2900
|
15
|
250
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
1450
|
2.2
|
250
|
IH65-40-315
|
65
|
40
|
25
|
125
|
2900
|
30
|
315
|
IH65-40-315
|
65
|
40
|
12.5
|
32
|
1450
|
4
|
315
|
IH80-65-125
|
80
|
65
|
50
|
20
|
2900
|
5.5
|
125
|
IH80-65-125
|
80
|
65
|
25
|
5
|
1450
|
0.75
|
125
|
IH80-65-160
|
80
|
65
|
50
|
32
|
2900
|
7.5
|
160
|
IH80-65-160
|
80
|
65
|
25
|
8
|
1450
|
1.1
|
160
|
IH80-50-200
|
80
|
50
|
50
|
50
|
2900
|
15
|
200
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
1450
|
2.2
|
200 |
IH80-50-250
|
80
|
50
|
50
|
80
|
2900
|
30
|
250
|
IH80-50-250
|
80
|
50
|
25
|
20
|
1450
|
4
|
250
|
IH80-50-315
|
80
|
50
|
50
|
125
|
2900
|
45
|
315
|
IH80-50-315
|
80
|
50
|
25
|
32
|
1450
|
5.5
|
315
|
IH100-80-125
|
100
|
80
|
100
|
20
|
2900
|
11
|
125
|
IH100-80-125
|
100
|
80
|
50
|
5
|
1450
|
1.5
|
125
|
IH100-80-160
|
100
|
80
|
100
|
32
|
2900
|
15
|
160
|
IH100-80-160
|
100
|
80
|
50
|
8
|
1450
|
2.2
|
160
|
IH100-65-200
|
100
|
65
|
100
|
50
|
2900
|
30
|
200
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
1450
|
4
|
200
|
IH100-65-250
|
100
|
65
|
100
|
80
|
2900
|
45
|
250
|
IH100-65-250
|
100
|
65
|
50
|
20
|
1450
|
5.5
|
250
|
IH100-65-315
|
100
|
65
|
100
|
125
|
2900
|
75
|
315
|
IH100-65-315
|
100
|
65
|
50
|
32
|
1450
|
11
|
315
|
IH125-100-200
|
125
|
100
|
200
|
50
|
2900
|
45
|
200
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
1450
|
7.5
|
200
|
IH125-100-250
|
125
|
100
|
200
|
80
|
2900
|
75
|
250
|
IH125-100-250
|
125
|
100
|
100
|
20
|
1450
|
11
|
250
|
IH125-100-315
|
125
|
100
|
200
|
125
|
2900
|
110
|
315
|
IH125-100-315
|
125
|
100
|
100
|
32
|
1450
|
18.5
|
315
|
IH125-100-400
|
125
|
100
|
100
|
50
|
1450
|
30
|
400
|
IH150-125-250
|
150
|
125
|
200
|
20
|
1450
|
18.5
|
250
|
IH150-125-315
|
150
|
125
|
200
|
32
|
1450
|
30
|
315
|
IH150-125-400
|
150
|
125
|
200
|
50
|
1450
|
55
|
400
|
IH200-150-250
|
200
|
150
|
400
|
20
|
1450
|
37
|
250
|
IH200-150-315
|
200
|
150
|
400
|
32
|
1450
|
55
|
315
|
IH200-150-400
|
200
|
150
|
400
|
50
|
1450
|
90
|
400
|
IH250-200-315 | 250 | 200 | 550 | 32 | 1450 | 75 | 315 |
IH250-200-450 | 250 | 200 | 600 | 60 | 1450 | 160 | 450 |
化工泵IH型的結構圖:
1 |
泵體 |
4 |
密封環 |
7 |
軸套 |
10 |
填料壓蓋 |
13 |
機械密封壓蓋 |
2 |
葉輪螺母 |
5 |
葉輪 |
8 |
填料環 |
11 |
懸架軸承部件 |
14 |
機械密封 |
3 |
止動墊圈 |
6 |
泵蓋 |
9 |
填料 |
12 |
軸 |
15 |
短軸套 |
IH型不銹鋼化工離心泵構造闡明:
IH型不銹鋼化工離心泵泵蓋經過止口固定在中心支架上,然后經過泵體與中心支架止口的聯接把泵蓋夾緊在中心,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件經過止口固定固定在中心支架上,并用懸架支架支撐在底座上。為拆開便利,規劃了加長聯軸器,維修時能夠不拆開進出口聯接管路,泵體和電動機。只需拆下聯軸器的中心聯接件,即可退出轉子部件進行維修。這是世界上通用的一種構造形式。
不銹鋼化工泵的旋轉方向:泵經過加長聯軸器由電動機直接驅動,從電動機端看,按順時針方向旋轉。
