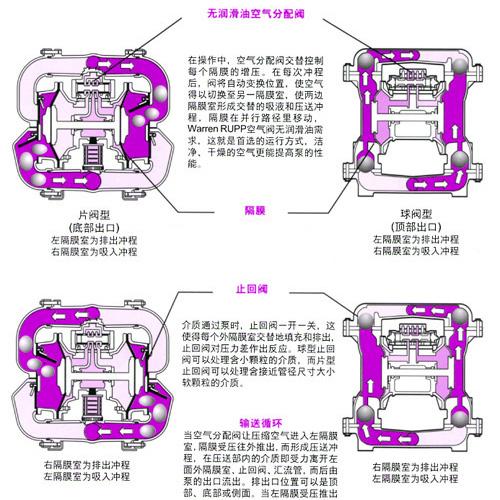

氣動隔膜泵結構圖及隔膜泵安裝示意圖



氣動隔膜泵安裝：如若忽略安裝細節，長期以來的細心策劃、研究及挑選將仍可能導致效果不理想及影響泵的使用壽命。
位置：噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域的阻塞，影響到其他泵的安裝。
使用：首先，泵的位置必須是便于使用的，這樣將便于維修人員進行日常檢查及調試。
供氣：每臺泵應有一條通氣管，且通氣管應能提供足以達到理想泵送流量的空氣量。氣壓按不同泵送需求而定，但勿超過7BAR。

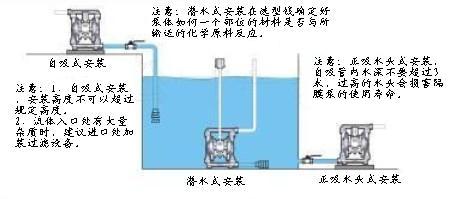

安裝高度：請充分考慮泵的自吸能力以避免自吸減少的問題，建議泵垂直安裝高度不超過5米，盡量減少進口彎頭。

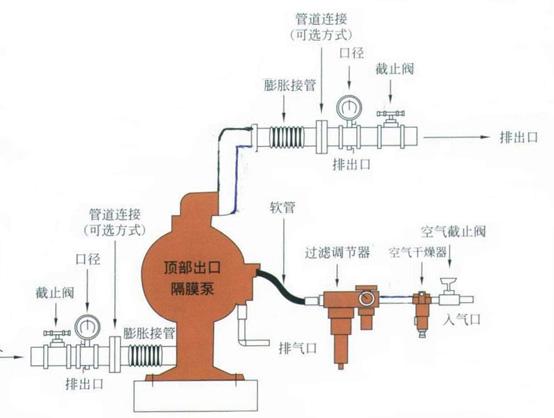

可以安裝活動軟管以消除泵自然往返動作而產生的應力。若要將泵體與一固定底座連接，在泵體及底座間的安置緩沖墊將有助減少泵體震動。
如果氣動隔膜泵將用于泵送細致介質,則須確認所有的管道接頭必須是密封不外漏的，而且吸程須于泵的能力所及之內。
吸入管的管徑不得小于泵入口端口徑，如輸送高粘度流體時，吸入管的管徑好大于泵入口口徑。入口端的吸入配管必須采用硬質管，才能夠產生高真空狀態。出口配管的管徑至少要與出口徑相等，或者稍微大些以降低摩擦損失。氣動隔膜泵的自吸能力受吸入管的密封狀態影響。
