2BV7系列分體式水環真空泵外形示意圖

時間：2012-10-31 來源：揚子江泵業 瀏覽數：1089

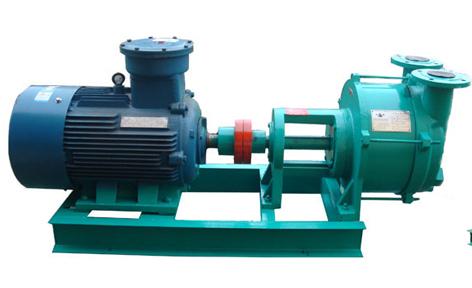

結構及特點:
2BV7分體式水環真空泵，是集2BV5、2SK優點于一身的一種新型真空泵。該泵具有節能高效、結構合理、維修方便、無油、無泄漏、同等功率抽速大、真空度高等特點。
該泵廣泛應用于防爆化工、真空擠磚機、塑料制管、印染、制藥、食品、制糖、建材等領域。
主要技術性能指標：

型號	抽氣量m3/min	極限壓力MPa	輸入功率kw	轉速r/min	工作液流量m3/h
2BV7110	2.7	0.098	4	1440	0.4
2BV7111	3.8	0.098	5.5	1440	0.5
2BV7121	4.6	0.098	7.5	1440	0.6
2BV7131	6.6	0.098	11	1440	0.9
2BV7161	8.3	0.098	15	970	1.2
2BV7171	10	0.098	18.5	1150	1.2
2BV7181	12	0.098	22	1250	1.2

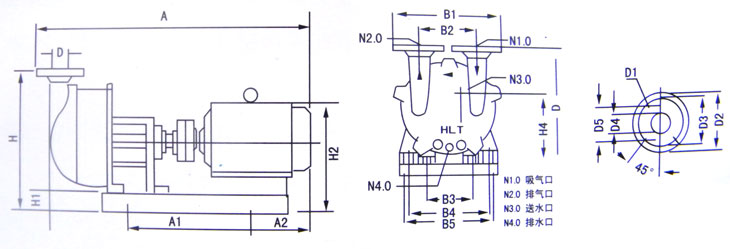

外形及安裝尺寸：

型號	A	A1	A2	B1	B2	B3	B4	B5	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4
2BV7110	1080	600	300	340	180	180	255	300	2″	16	160	123	52	97	370	8	335	361	202
2BV7111	1100	600	300	340	180	180	265	300	2″	16	160	123	52	97	380	8	370	371	212
2BV7121	1115	625	330	382	200	200	265	325	2″	16	182	142	66.5	113	395	10	370	385	217
2BV7131	1300	625	350	382	200	200	300	325	2″	16	182	142	66.5	113	435	10	435	427	249
2BV7161	1550	800	450	430	250	250	370	350	2″	18	182	156	66.5	130	530	10	495	521	303
